Што е топчест вентил монтиран во Trunnion и зошто е важно во индустриската контрола на протокот?

Топчести вентили монтирани на бандажиграат клучна улога во современите индустриски системи за контрола на протокот, особено во апликациите на цевководи со висок притисок, голем дијаметар и на долги растојанија. Во споредба со пловечките топчести вентили, овој тип на вентили нуди супериорна стабилност, намален работен вртежен момент и зголемена доверливост на запечатувањето. Бидејќи индустриите како што се нафтата и гасот, петрохемиската преработка, ЛНГ и производството на електрична енергија продолжуваат да бараат повисоки стандарди за безбедност и ефикасност, разбирањето на структурата, перформансите и логиката на селекција на топчестите вентили монтирани на бандаж станува сè поважно.

Резиме на написот

Овој сеопфатен водич објаснува што е топчест вентил монтиран на бандаж, како функционира, зошто ги надминува традиционалните пловечки топчести вентили во тешки услови и кои фактори треба да се земат предвид при изборот на еден. Статијата опфаќа и апликации, стандарди, материјали, одржување и често поставувани прашања, следејќи ги принципите на Google EEAT и професионалните практики на индустриски вентили.

Содржина

• Што е топчест вентил монтиран во Trunnion?
• Како функционира топчестиот вентил монтиран во Trunnion?
• Зошто топчестиот вентил монтиран во Trunnion е постабилен?
• Кои се клучните структурни компоненти?
• Кои индустрии користат топчести вентили монтирани во Trunnion?
• Како се споредува со пловечки топчести вентили?
• Кои материјали и стандарди најчесто се користат?
• Како да го изберете вистинскиот топчест вентил монтиран на трупот?
• Најчесто поставувани прашања

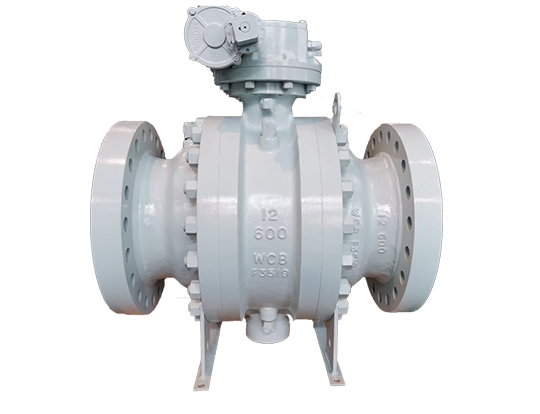

Што е топчест вентил монтиран во Trunnion?

Топчестиот вентил монтиран на бандаж е тип на вентил со четврт вртење во кој топката е механички закотвена со шипки (потпирачи на вратило) и на врвот и на дното. За разлика од пловечките топчести вентили, топката не се движи под притисок. Наместо тоа, седиштата се движат кон топката за да се постигне запечатување.

Овој дизајн значително го намалува триењето помеѓу топката и седиштата, правејќи ги топчестите вентили монтирани на бандаж идеални за цевководни системи со висок притисок и големи отвори. Тие се широко произведени од професионални добавувачи на вентили како што сеZhejiang Liangyi Valve Co., Ltd., обезбедување усогласеност со меѓународните стандарди и долгорочна оперативна сигурност.

Како функционира топчестиот вентил монтиран во Trunnion?

Принципот на работа на топчестиот вентил монтиран на бандаж се заснова на фиксна структура на топка комбинирана со седишта со пружина или со помош на притисок. Кога вентилот е затворен, притисокот на линијата го турка седиштето нагоре кон топката, обезбедувајќи цврсто запечатување. Седиштето низводно може да се напојува со пружина за да се одржи запечатувањето дури и при низок притисок.

• Топката е фиксирана во положбата со горните и долните копчиња
• Седиштата на вентилите се движат аксијално за да се запечатат на топката
• Работниот вртежен момент останува низок без оглед на притисокот
• Често е достапна функционалноста за двојно блокирање и крварење (DBB).

Овој механизам обезбедува непречено работење, намалено абење и постојани перформанси на запечатување во текот на долгите циклуси на сервисирање.

Зошто топчестиот вентил монтиран во Trunnion е постабилен?

Стабилноста е една од најзначајните предности на топчестите вентили монтирани на бандаж. Бидејќи топката е механички поддржана, таа не се поместува под флуктуирачки притисок или температурни услови.

Главните придобивки од стабилноста вклучуваат:

• Минимална деформација под висок притисок
• Помал стрес на површините за заптивање
• Продолжен животен век на седиштето и топката
• Сигурна работа во критичните апликации за исклучување

Овие карактеристики ги прават топчестите вентили монтирани на бандаж особено погодни за безбедносни критични системи како што се цевководи за пренос и системи за исклучување во итни случаи.

Кои се клучните структурни компоненти?

Топчестиот вентил монтиран на бандаж се состои од неколку прецизно дизајнирани компоненти кои работат заедно за да обезбедат перформанси и издржливост.

Кои индустрии користат топчести вентили монтирани во Trunnion?

Поради нивниот робустен дизајн и доверливост на запечатувањето, топчестите вентили монтирани на бандаж се широко користени во повеќе индустрии.

• Цевководи за пренос на нафта и гас
• Петрохемиски и хемиски погони за преработка
• ЛНГ и криогени системи
• Објекти за производство на електрична енергија
• Инјектирање вода и комунални услуги под висок притисок

Многу од овие апликации бараат усогласеност со стандардите како што се API 6D и ISO 17292, кои вообичаено ги следат производители како Zhejiang Liangyi Valve Co., Ltd.

Како се споредува со пловечки топчести вентили?

Разбирањето на разликата помеѓу топчестите вентили монтирани на бандаж и лебдечки топчести вентили им помага на инженерите да го изберат правилното решение.

Кои материјали и стандарди најчесто се користат?

Изборот на материјал зависи од работниот медиум, температурата и притисокот. Вообичаените материјали вклучуваат:

• Јаглероден челик (WCB, A105)
• Нерѓосувачки челик (CF8, CF8M)
• Легуриран челик за услуга на висока температура

Топчестите вентили монтирани во Trunnion обично се дизајнирани и тестирани според признати стандарди како што се API 6D, API 608, ISO 14313 и ASME B16.34. Овие стандарди обезбедуваат безбедност, заменливост и долгорочна доверливост.

За дополнителни упатства за стандардите за вентили, видете го овој преглед на стандардот за индустриски вентили.

Како да го изберете вистинскиот топчест вентил монтиран на трупот?

Изборот на точниот вентил бара систематска евалуација на работните услови и системските барања.

1. Дефинирајте го опсегот на притисок и температура
2. Идентификувајте ги карактеристиките на медиумите
3. Потврдете ја големината и типот на врската
4. Проверете ги потребните сертификати и стандарди
5. Оценете ги потребите за автоматизација и активирање

Работата со искусен производител како што е Zhejiang Liangyi Valve Co., Ltd. помага да се обезбеди правилен избор, прилагодување и поддршка по продажбата.

Најчесто поставувани прашања

Која е главната предност на топчестиот вентил монтиран на бандаж?

Главната предност е намалениот работен вртежен момент и подобрената стабилност на заптивање, особено кај цевководните системи со висок притисок и голем дијаметар.

Како топчестиот вентил монтиран на бандаж постигнува запечатување?

Запечатувањето се постигнува преку седишта со помош на притисок или пружини кои се движат кон фиксирана топка, обезбедувајќи цврсто исклучување под различни притисоци.

Зошто се претпочитаат топчести вентили монтирани на бандаж во нафтоводите и гасоводите?

Тие нудат висока доверливост, можност за двојно блокирање и крварење и стабилни перформанси на долги растојанија на пренос.

Кои стандарди важат за топчести вентили монтирани на бандаж?

Вообичаените стандарди вклучуваат API 6D, ISO 14313, API 608 и ASME B16.34, во зависност од барањата на апликацијата.

Колку долго трае работниот век на топчестиот вентил монтиран на бандаж?

Со правилен избор на материјали и одржување, овие вентили можат да работат сигурно со децении во тешки индустриски средини.
