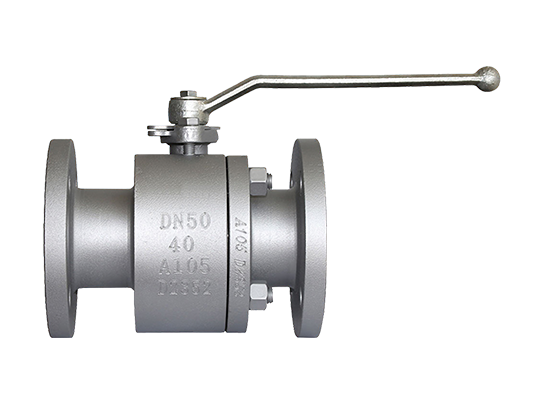

Лебдечки топчести вентил

Испрати барање

Вовед во производ

Вентилите за лебдечки топки LYV® се прецизно дизајнирани за да обезбедат супериорен квалитет и перформанси. Нашите строги процеси на производство и мерките за контрола на квалитетот резултираат со производи што надминуваат слични понуди во индустријата. Овие вентили за лебдечки топки исполнуваат повеќе меѓународни стандарди како што се API-6A, API-6D, ASME-B16,34 и ISO-17292. Покрај тоа, тие ја добиле сертификацијата за пожарни пожарни API-6FA, што ги прави погодни за апликации за кои е потребна безбедност од пожари. Вентилите за лебдечки топка на LYV® се опремени со висококвалитетни решенија за запечатување, овозможувајќи им да работат со сигурност во околини со висок притисок и висока температура. Ние нудиме голем број на опции за запечатување за да се исполнат различните оперативни барања. Ве молиме, контактирајте го нашиот посветен тим за продажба за да разговарате за вашите специфични потреби и ние ќе прилагодиме решение за лебдечки топчести вентили што ги исполнува вашите уникатни барања.

Спецификации

Опсег на големина:

NPS 1/2 ”-10”; DN15-DN250

Номинален притисок:

150lb-1500lb; PN20-PN260

Опсег на температура:

-46 ℃～ 121 ℃（ зависи од дизајнот и материјал

Крајни врски:

Прирабница;.

Материјали на телото:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC;

ASTM A351 CF8M ASTM A105; ASTM A182 F316

Материјали за седишта:

Ptfe/rptfe/fpm/peek; 304/316+stl/inconel

Материјали со топки:

ASTM A182 F304/F316

Матични материјали:

ASTM A182 F304/F316

Дизајн и производство Стандард:

6д пожар

Стандард лице-в-лице:

ASME B16.10/ EN558-1

Стандард за крајна врска:

ASME B16.5/ ASME B16.25

Тест и инспекција Стандард:

API 598

Карактеристики

■ Достапно меко или метално седиште

■ Опремено со уред за заклучување за да се спречи работење со случајно вентил.

■ rf, rtj, лице за поврзување

■ Едноставна структура, компактна големина и лесен дизајн.

■ Анти-двојно дизајнирање на стебла за да се спречи произлегувањето на стеблото како резултат на абнормално зголемување на внатрешниот притисок, избегнувајќи несреќи.

■ Пожарен и анти-статичен дизајн.

Design Комплетен дизајн на вентилот за отворање овозможува лесно питоно пиграње и има отпорност на низок проток и капацитет на висок проток.

■ Дизајн на низок работен вртежен момент

Што е лебдечки вентил:

Пловечки вентил на топката е оној каде што топката не се држи на место од страна на Trunnion. Во нормална работа, ова ќе предизвика топката малку да лебди низводно. Ова предизвикува механизмот за седење да се компресира под топката што притиска против него. Понатаму, во некои типови, во случај на одредена сила што предизвикува да се распадне механизмот на седиштата (како што е екстремна топлина од оган надвор од вентилот), топката ќе лебди до металното тело, кое е дизајнирано да се запечати против топката, обезбедувајќи нешто неуспешен дизајн.

Како работи (запечатување):

Вентилот за лебдечки топка е вообичаен вид на топчести вентил. Неговиот принцип на работа е дека самата топка не контактира директно со телото на вентилот, туку заптивки против седиштата на вентилот. Кога вентилот е отворен, топката може да лебди слободно под влијание на протокот на медиуми, намалувајќи го триењето помеѓу седиштата на топката и вентилот. Бидејќи топката може да лебди слободно, седиштата на вентилот треба да имаат одреден дозвола, а овој структурен дизајн му дава на пловечкиот вентил на пловењето одлични перформанси за запечатување.

Зошто да изберете Lyv®️ вентили:

Ние произведуваме топчести вентили повеќе од 30 години. Работилницата опфаќа 13000 квадратни метри и поседува повеќе од 50 напредни машини за ЦПУ. Нашиот тим за инженери и производство ќе се погрижи вашата нарачка да испорачува висококвалитетно и најбрзо време. Ние исто така се грижиме за испорака на вентили. Вентилите ќе се завиткаат со торбички со меурчиња или хартија за да се осигури дека бојата нема да биде оштетена. Ние, исто така, го поправивме вентилот од иверица стап откако го ставивме вентилот во кутијата. Случајот со иверица ќе биде насликан со неопходно обележување за да се осигура дека вентилот нема да биде оштетен за време на испорака.

Главни надворешни и приклучни димензии

Датум		Ревизија							Исполнет од	Проверено од	Објавување од
2024-април-03		Прво издание							Френк	Ли	Френк

НП	Дн	L	D	Д1	Д2	f	b	Z-FFD	H	W	Wt. (Кг)
НП	Дн	L	D	Д1	Д2	f	b	Z-FFD	H	W	Wt. (Кг)
PN16
-	15	115	95	65	45	-	16	4-F14	78	130	2.2
-	20	120	105	75	58	-	18	4-F14	84	130	2.8
-	25	125	115	85	68	-	18	4-F14	95	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	150	180	5.5
-	50	150	165	125	102	-	20	4-F18	170	200	7.3
-	65	170	185	145	122	-	20	4-F18	195	240	11.7
-	80	180	200	160	138	-	20	8-F18	215	240	13.4
-	100	190	220	180	158	-	20	8-F18	250	280	15.7
-	125	325	250	210	188	-	22	8-F18	265	300	32.5
-	150	350	285	240	212	-	24	8-F22	270	300	42.5
-	200	400	340	295	268	-	26	12-F22	330	350	70
-	250	450	405	355	320	-	30	12 -ти F26	450	400	157
PN25
-	15	115	95	65	45	-	16	4-F14	103	130	2.2
-	20	120	105	75	58	-	18	4-F14	112	130	2.8
-	25	125	115	85	68	-	18	4-F14	123	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	156	180	5.5
-	50	150	165	125	102	-	20	4-F18	172	200	7.3
-	65	170	185	145	122	-	22	8-F18	197	240	11.7
-	80	180	200	160	138	-	22	8-F18	222	240	13.4
-	100	190	235	190	162	-	24	8-F22	253	280	15.7
-	125	325	270	220	188	-	26	8-F26	275	300	32.5
-	150	350	300	250	218	-	28	8-F26	286	300	42.5
-	200	400	360	310	278	-	30	12 -ти F26	340	350	70
-	250	450	425	370	335	-	32	12-F30	470	400	157
PN40
-	15	115	95	65	45	-	16	4-F14	103	130	-
-	20	120	105	75	58	-	18	4-F14	112	130	-
-	25	125	115	85	68	-	18	4-F14	123	160	-
-	32	130	140	100	78	-	18	4-F18	150	160	-
-	40	140	150	110	88	-	18	4-F18	156	180	-
-	50	150	165	125	102	-	20	4-F18	172	200	-
-	65	170	185	145	122	-	22	8-F18	197	240	-
-	80	180	200	160	138	-	22	8-F18	222	240	-
-	100	190	235	190	162	-	24	8-F22	253	280	-
-	125	325	270	220	188	-	26	8-F26	275	300	-
-	150	350	300	250	218	-	28	8-F26	286	300	-
-	200	400	375	320	285	-	34	12-F30	340	350	-
-	250	450	450	385	345	-	38	12-F33	470	400	-
150lb
1/2	15	108	90	60.3	34.9	2	8	4-Ф16	188	120	2
3/4	20	117	100	69.9	42.9	2	8.9	4-Ф16	202	120	3
1	25	127	110	79.4	50.8	2	9.6	4-Ф16	225	140	3.5
1-1/4	32	140	115	88.9	63.5	2	11.2	4-Ф16	252	160	5
1-1/2	40	165	125	98.4	73	2	12.7	4-Ф16	277	180	7
2	50	178	150	120.7	92.1	2	14.3	4-Ф19	323	200	9.5
2-1/2	65	190	180	139.7	104.8	2	15.9	4-Ф19	347	240	16
3	80	203	190	152.4	127	2	17.5	4-Ф19	383	240	20
4	100	229	230	190.5	157.2	2	22.3	4-Ф19	457	280	31
6	150	394	280	241.3	215.9	2	23.9	8-F22.5	635	300	78
8	200	457	345	298.5	269.9	2	27	8-F22.5	762	350	155
300lb
1/2	15	140	95	66.7	35	2	12.7	4-Ф16	155	140	2.5
3/4	20	152	115	82.6	43	2	14.3	4-Ф19	160	140	4
1	25	165	125	88.9	50.8	2	15.9	4-Ф19	189	160	5
1-1/4	32	178	135	98.4	63.5	2	17.5	4-Ф19	216	180	8
1-1/2	40	190	155	114.3	73	2	19.1	4-F22.5	250	200	10
2	50	216	165	127	92	2	20.7	8-F19	330	220	13
2-1/2	65	241	190	149.2	104.8	2	23.9	8-F22.5	368	250	20
3	80	282	210	168.3	127	2	27	8-F22.5	400	300	26
4	100	305	255	200	157.2	2	30.2	8-F22.5	473	300	43
6	150	403	320	269.9	215.9	2	350	12-F22.5	711	400	98
600lb
1/2	15	165	95	66.7	34.9	7	14.3	4-Ф16	155	160	4
3/4	20	190	115	82.6	42.9	7	15.9	4-Ф19	160	190	5.5
1	25	216	125	88.9	50.8	7	17.5	4-Ф19	186	200	7
1-1/4	32	229	135	98.4	63.5	7	20.7	4-Ф19	216	220	10
1-1/2	40	241	155	114.3	73	7	22.3	4-F22.5	250	240	14
2	50	292	165	127	92.1	7	25.4	8-F19	375	280	20
2-1/2	65	330	190	149.2	104.8	7	28.6	8-F22.5	425	320	33
3	80	356	210	168.3	127	7	31.8	8-F22.5	475	350	45
4	100	432	275	215.9	157.2	7	38.1	8-F22.5	568	400	75

Дури и тастерот за податоци е лекториран од нашиот инженерски тим. Сепак, непредвидени грешки за време на рачното внесување не се исклучени. Овој лист не може да се користи како извршен документ. За техничка поддршка, испратете ни ги вашите спецификации по е -пошта. Нашите инженери ќе ги нацртаат цртежите според вашите спецификации
