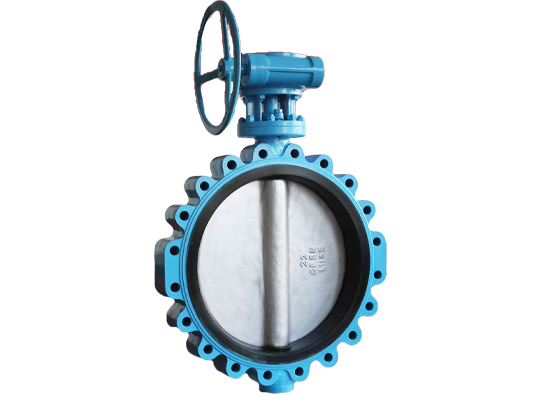

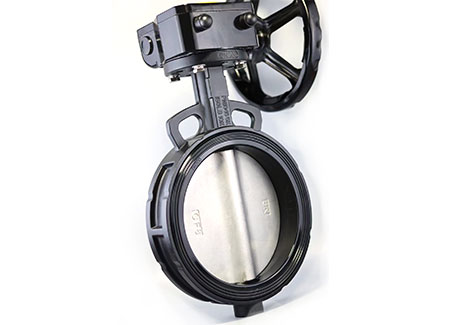

Концентричен вентил за пеперутка од типот на нафора

LYV® е етаблиран кинески квалитетен производител на вентили за пеперутка од типот на концентрична нафора. Ова е универзален концентричен вентил за пеперутка што е во согласност со меѓународните стандардни стандарди за дизајн. Индустрискиот концентричен вентил за пеперутка од типот на нафора усвојува класична коаксијална структура на стеблото на вентилот и плочата на пеперутката, во комбинација со гумени седишта за вентили со високи перформанси, постигнувајќи сигурно двонасочно запечатување. Овој прирабнички концентричен вентил за пеперутка, со својата компактна структура, брзо отворање и затворање, лесно одржување и висока економичност, стана идеален избор за контрола на протокот и исклучување при третман на вода, HVAC и општи системи за индустриски цевководи.

Испрати барање

Вовед во производот

Дизајнот на LYV® концентричниот вентил за пеперутка од типот на нафора е фокусиран на обезбедување сигурно и економично решение за контрола на гасоводот. Нејзиното јадро лежи во докажаната и робусна „концентрична“ структура која е потврдена од пазарот. Преку тесната соработка помеѓу плочата со пеперутка и гуменото седиште на вентилот со високи перформанси, овој вентил со пеперутка од типот на концентрична нафора со високи перформанси постигнува ефективно двонасочно прекинување. Во исто време, вентилот работи брзо, е лесен за ракување и е едноставен и сигурен во работењето.

Како ефикасен концентричен вентил за пеперутка од типот на нафора, дебелината на плочата за пеперутка е оптимално дизајнирана. Кога е целосно отворен, има минимална отпорност на течноста, ефикасно намалувајќи ја загубата на притисокот во системот и ја подобрува ефикасноста на транспортот. Дополнително, нудиме различни концентрични вентили за пеперутки со гумени седишта изработени од материјали и гумени седишта за вентили како EPDM и NBR, кои можат да се конфигурираат според различни средни карактеристики, со што се генерира концентричен вентил за пеперутка отпорен на корозија, погоден за благи корозивни средини, со што се зголемува примената на производот.

Како широко универзален концентричен вентил за пеперутка, тој обезбедува перформанси, како и висококонкурентни трошоци за набавка и употреба.

Спецификации

Опсег на големини:

NPS 2"-48"; DN50-DN1200

Номинален притисок:

150LB-600LB; PN6-PN64

Температурен опсег:

-69℃~825℃ (зависи од дизајнот и материјалот)

Крај на врски:

Прирабница; Заварување со задник; Нафора; Нафора за лупење

Материјали за тело:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Материјали за дискови:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Материјал за запечатување:

VITON/NBR/EPDM

Материјали за седишта:

Интегрален; 304/316/STL преклопување.

Материјали на стеблото:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Стандард за дизајн и производство:

API 609

Стандард лице-в-лице:

EN558-1

Стандард за завршување на врската:

ASME B16.4

Стандард за тестирање и инспекција:

API 598

Карактеристики

■ Концентричен дизајн на прирабници - класична структура, сигурна двонасочна изведба на запечатување. Телото на вентилот за пеперутка од концентричен тип на нафора доаѓа со прирабница, што обезбедува стабилна инсталација и го олеснува поврзувањето на цевките.

■ Вентилот може целосно да се отвори или затвори со ротирање за 90°. Работниот вртежен момент е мал, а може да се опреми со различни методи на возење како рачно, пневматско или електрично.

■ Седиштето на вентилот е направено од висококвалитетна гума (како EPDM, NBR), обезбедувајќи добри перформанси на запечатување и лесна замена по абењето.

■ Отпорот на проток е низок, а губењето на притисокот е ниско кога е целосно отворено, што помага да се заштеди оперативната потрошувачка на енергија на системот.

Кои се типичните сценарија за примена на вентилот за пеперутка со концентричен тип на нафора?

Овој концентричен вентил за пеперутка од типот на нафора, поради неговата разновидност и доверливост, е широко користен во следните полиња:

1. Водоснабдување и одвод на општини и згради: Се користи во постројки за третман на вода, пумпни станици, системи за водоснабдување и заштита од пожари за контрола на отворите на цевководите и регулирање на протокот.

2. HVAC: Системи за циркулација на ладна вода, топла вода и вода за ладење во зградите.

3. Општи индустриски услуги: Вода за ладење, воздух под низок притисок и процесни цевководи кои не се силно корозивни во индустриите како што се енергетиката, храната и лесната индустрија.

4. Прочистување на отпадни води: Погоден за транспортирање на цевководи за средна вода и канализација, итн.

Стандарди за производство

Целиот процес на дизајнирање и производство на вентилот за пеперутка со концентричен тип на нафора строго ги следи меѓународните општи стандарди, обезбедувајќи заменливост, безбедност и доверливост на производот. Главните стандарди што ги исполнува вклучуваат:

●Стандарди за дизајн на производи: API 609 (за вентили со пеперутка), ASME B16.34 (за куќишта на вентили).

●Стандард за поврзување со прирабница: ASME B16.5, EN 1092, итн., обезбедувајќи непречено поврзување со домашни и странски цевководи.

●Стандард за структурни димензии: ASME B16.10, обезбедувајќи стандардизација на димензиите на инсталацијата.

●Стандарди за материјали: Материјалите на клучните компоненти се во согласност со релевантните спецификации за материјали како што е ASTM.

●Тест на притисок: Пред да ја напуштите фабриката, тестот за јачина на обвивката и тестот за изведба на запечатување се строго спроведени во согласност со релевантните стандарди.
